OTDR
Übersicht zur OTDR-Messung (Optical Time Domain Reflectometer)
1. Was ist ein OTDR?
Ein OTDR (Optical Time Domain Reflectometer) ist ein Messgerät zur Analyse und Charakterisierung von Glasfaserstrecken (Lichtwellenleiter, LWL).
Es dient zur Bestimmung von Dämpfung, Länge, Ereignissen (Spleiße, Steckverbinder) und Fehlerstellen innerhalb einer Faser.
Das OTDR ist eines der wichtigsten Prüf- und Diagnoseinstrumente im Glasfaserausbau.
2. Funktionsprinzip
Das OTDR arbeitet nach dem Rückstreuprinzip (Rayleigh-Backscatter):
Ein kurzer Lichtimpuls wird in die Glasfaser eingespeist.
Während der Ausbreitung wird ein kleiner Teil des Lichts kontinuierlich zurückgestreut.
An Unregelmäßigkeiten (z. B. Steckern, Spleißen oder Faserenden) entstehen zusätzliche Reflexionen (Fresnel-Reflexion).
Aus der Laufzeit des rückkehrenden Signals berechnet das Gerät die Entfernung.
Die Signalintensität über der Zeit wird als sogenannte OTDR-Kurve (Trace) dargestellt.
Ergebnis ist ein Dämpfungsverlauf über die gesamte Faserlänge.
3. Typische Anwendungen
Abnahmeprüfung neu installierter Glasfaserstrecken
Qualitätskontrolle bei FTTH- und Telekommunikationsnetzen
Fehlersuche (Faserbruch, Quetschung, hohe Dämpfung)
Wartung und Dokumentation bestehender Netze
Analyse von Spleiß- und Steckverbinderdämpfung
4. Messbare Parameter
Ein OTDR liefert unter anderem folgende Messwerte:
Gesamtdämpfung der Strecke (dB)
Dämpfung einzelner Ereignisse (Spleiße, Stecker)
Reflexionsdämpfung / Optical Return Loss (ORL)
Exakte Fehlerposition (Entfernung in Metern)
Faserlänge
5. Messverfahren
Einseitige Messung
Standardverfahren, Messung von einem Faserende aus.
Bidirektionale Messung
Messung von beiden Seiten zur genaueren Dämpfungsbestimmung (Reduzierung von Richtungsabhängigkeit).
Loop-Messung
Messung in Ring- oder geschlossenen Strukturen.
6. Leistungsmerkmale eines OTDR
Wichtige technische Kenngrößen:
Dynamikbereich (dB)
Bestimmt die maximal messbare Faserlänge.
Totzone
Ereignistotzone: Mindestabstand zur Unterscheidung zweier Ereignisse
Dämpfungstotzone: Abstand bis zur stabilen Dämpfungsmessung
Impulsbreite
Kurze Impulse → hohe Auflösung, kurze Reichweite
Lange Impulse → große Reichweite, geringere Auflösung
Wellenlängen
Multimode: 850 nm, 1300 nm
Singlemode: 1310 nm, 1550 nm, 1625 nm
Messzeit (Averaging)
Längere Messzeit reduziert Rauschen und erhöht Genauigkeit.
7. Hersteller von OTDR-Geräten
Zu den führenden Herstellern zählen:
VIAVI Solutions

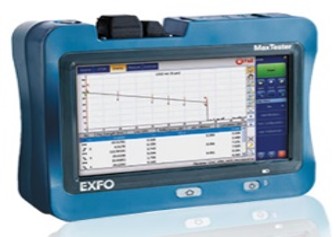

EXFO
Yokogawa Electric
Anritsu
AFL
Diese bieten Handgeräte für den Feldeinsatz sowie modulare und Laborlösungen an.
8. Vorteile und Grenzen
Vorteile
Messung von nur einer Seite möglich
Exakte Fehlerlokalisierung
Geeignet für lange Strecken
Dokumentationsfähig
Grenzen
Totzonen hinter stark reflektierenden Ereignissen
Richtungsabhängige Messabweichungen
Fachkenntnisse zur korrekten Kurveninterpretation erforderlich
9. Zusammenfassung
Das OTDR ist ein zentrales Diagnoseinstrument in der Glasfasertechnik.
Es ermöglicht die detaillierte Analyse von Länge, Dämpfung und Ereignissen innerhalb einer Faserstrecke.
Durch Auswahl geeigneter Impulsbreiten, Wellenlängen und Messverfahren kann das Gerät optimal an unterschiedliche Netzstrukturen und Messaufgaben angepasst werden.
